Поэтажный план

Поэтажный план

     Графический документ, отображающий основные элементы конструкций одного уровня здания, дома, сооружения, расположение помещений в здании.

      Поэтажные планы располагаются на формате один над другим, начиная с подвального, при этом размещаются симметрично краям формата. Сторона главного фасада в планах располагается внизу, параллельно нижнему краю формата, и вычерчивается с соблюдением всех условных обозначений, в масштабах 1:100 или 1:200 с точностью до +/- 0,5 мм.

     На поэтажном плане вычерчиваются:

• стены и перегородки (проемы, ниши, стенные шкафы как по своему размеру, так и в отношении расположения, наносятся на поэтажный план в масштабе в соответствии с условными обозначениями);
• окна и двери;
• печи, кухонные очаги;
• лестницы, крыльца, балконы (лестницы показываются согласно условным обозначениям, количество ступеней и ширина марша должны соответствовать измерениям в натуре);
• все внутренние выступы стен и перегородок (перегородки толщиной более 5 см вычерчиваются двумя линиями в масштабе поэтажного плана);
• наружные колонны, пилястры и т.п., выступающие более 10 см;
• ниши в стенах, опускающиеся или не доходящие до пола, за исключением ниш, предназначенных для навески радиаторов отопления;
• арки и отдельно расположенные столбы и колонны; приямки, загрузочные люки, лазы подвалов и цокольных этажей; котлы отопления и т.п.;
• закрытые веранды, галереи, тамбуры, сени (измеряются внутри и вычерчиваются на поэтажных планах);
• санитарно-техническое и пожарное оборудование (водопроводные краны, раковины, ванны, унитазы, газовые и электрические плиты и пр.) наносится на план по привязкам абриса в соответствии с условными обозначениями.

     Не отражаются на поэтажных планах:

• размеры печей, ниш, арок, колонн, выступов, дверей, окон, лестниц и т.п., внутренние размеры холодных пристроек, а также другие измерения: диагонали, засечки и т.п.;
• трубопроводы холодной и горячей воды, канализации, отопления, газа и т.п., а также радиаторы центрального отопления.

     Размер платы за предоставление поэтажного плана:

     - 400 (четыреста) рублей объемом не более пяти листов односторонней печати - за предоставление копий в обычном порядке, а именно в течение
20 рабочих дней со дня регистрации заявления, при внесении платы в полном объеме;

     - 1008 (одна тысяча восемь) рублей за один лист односторонней печати – за предоставление копий в ускоренном порядке, а именно в течение
7 рабочих дней со дня регистрации заявления, при внесении платы в полном объеме.

     Полная информация о размерах платы за предоставление информации из учетно-технической документации https://www.uzipk.ru/dokumenty/.

     Оплату необходимо производить после получения СМС-сообщения, содержащего информацию о стоимости, но не позднее 7 рабочих дней с момента подачи заявления в обычном порядке и не позднее 1 рабочего дня с момента подачи заявления в ускоренном порядке.

     В случае не поступления СМС-сообщения, просьба обращаться по номеру телефона: 8 (423) 200-39-69.

     Поэтажный план входит в состав технического паспорта
(при его наличии) https://www.uzipk.ru/uslugi/23/, и инвентарного дела https://www.uzipk.ru/uslugi/16/. Поэтажный план можно получить в виде справки о характеристиках объекта https://www.uzipk.ru/uslugi/14/.

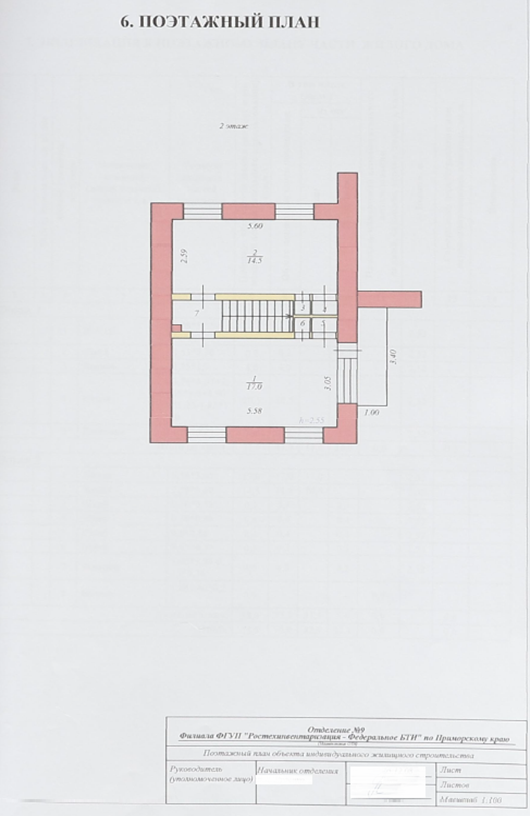

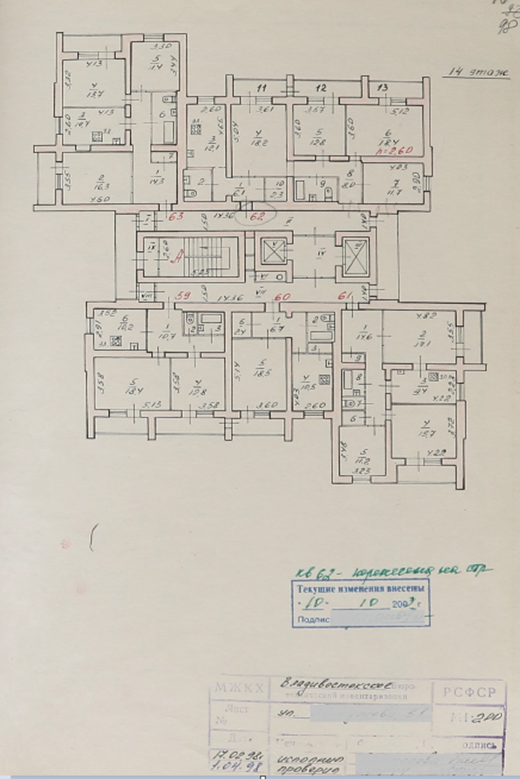

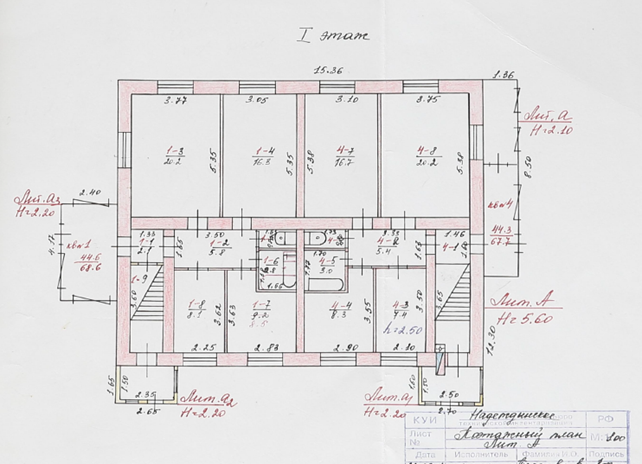

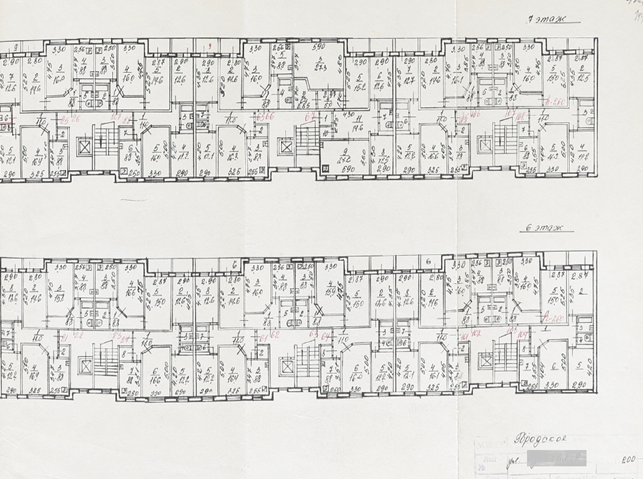

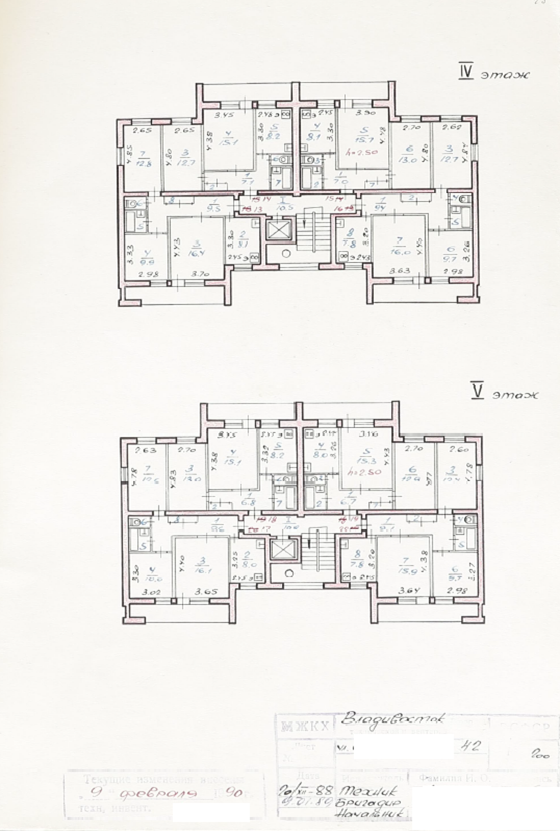

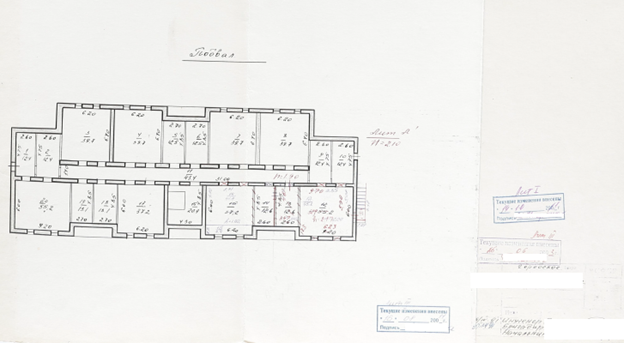

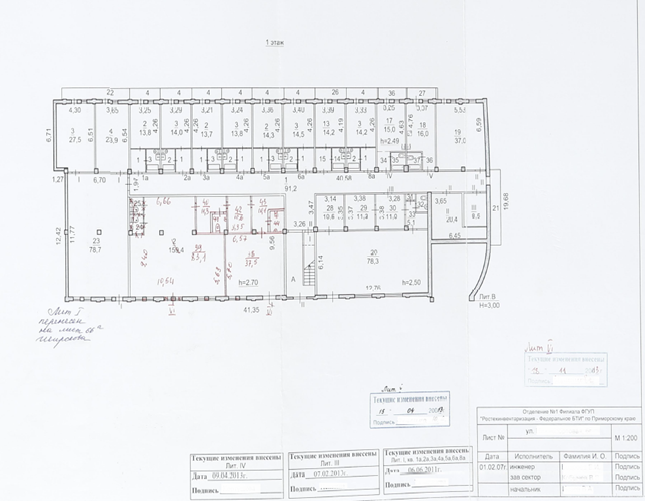

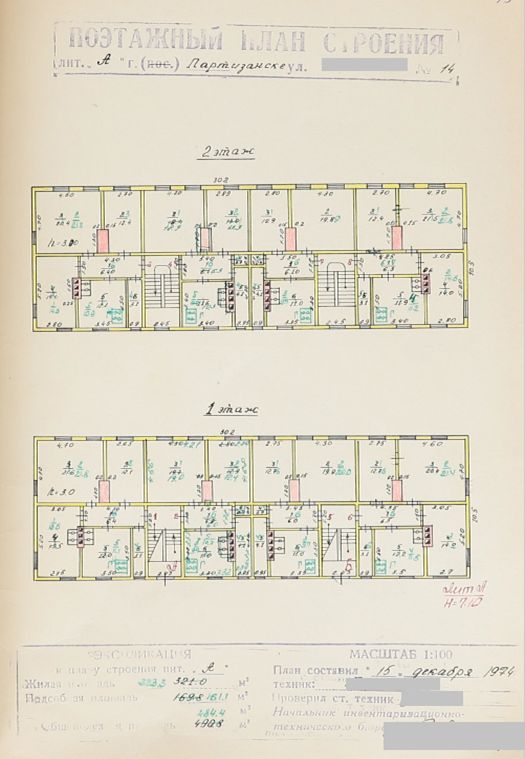

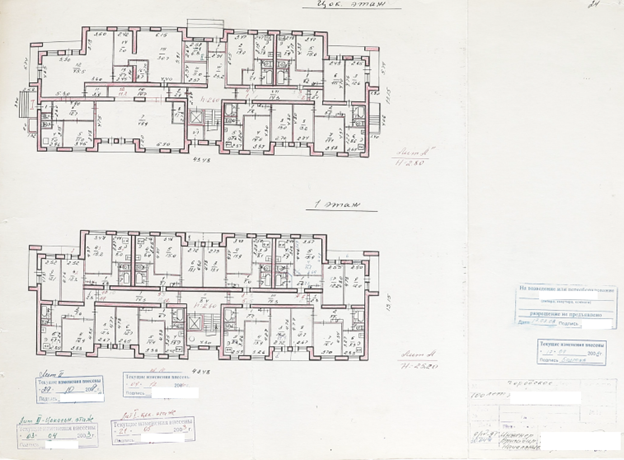

Примеры поэтажных планов:
